应用 |
用于显示和保存高达4个独立的模拟输入信号，可自由选择缩放和单位; 具有针对2线和3线变送器的存储卡和集成电源的全面数据记录功能。 |
|
说明 |

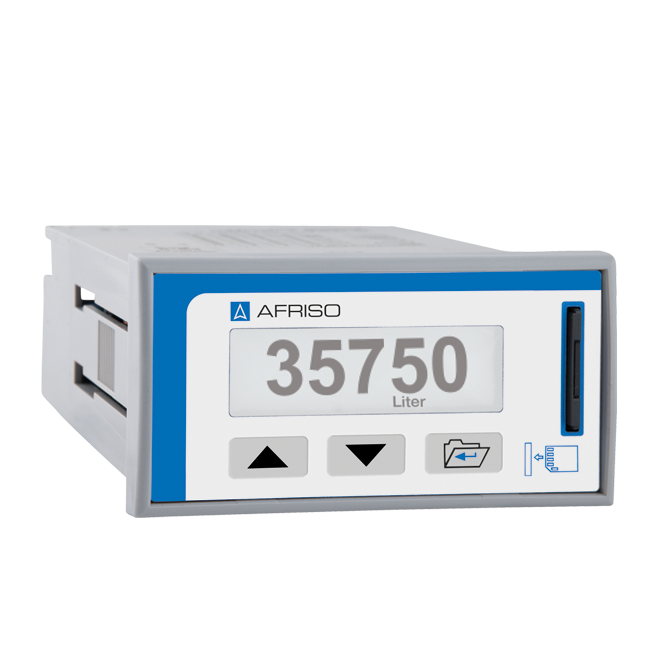

数字显示单元，带集成数据记录器，用于控制面板安装的塑料外壳。 DL 10用于可视化四个可独立参数化的模拟信号; 它为所有通道提供数据记录功能，为2线和3线变送器提供集成电源。 每个通道都有一个电流/电压输入，可以根据需要进行缩放。 有几种类型的指示。 例如，测量值可以显示为准模拟条。 可以在可调存储周期内每个通道获取测量值，并保存到SD存储卡。 此外，可以调整触发阈值以启动存储功能（一个通道也可以触发另一个通道）。 集成的电子大范围电源单元允许在DC 20-253 V或AC 50-253 V的电源范围内工作。 |
|
显示 |
5位图形液晶显示，背光（白色），基于文本的用户界面，用户界面语言可选（德语/英语/法语），可从列表中选择单位，可定义自定义单位 |
|
测量范围 |
±99,999位数（起始数值和结束数值可根据需要扩展） |
|
线性关系 |
± 0.2% 测量范围 |
|
分辨率 |
10 位 |
|
响应时间 |
< 0.2 s 可以激活附加阻尼 |
|
工作温度 |
环境温度：0/50 °C |
|
供电电压 |
AC 50-253 V / DC 20-253 V 大约7 VA或5W |
|
输入电阻 |
电流：约120Ohm |
|
传感器供电 |
空闲大约 DC 20 V和约DC 17 V，20 mA 限制为25 mA /通道 |
|
传感器输入 |
模拟：0-20mA，4-20mA，0-10V 数字计数器：Max. 30 V, max. 2 Hz 传感器电源：17–20 V |
|
外壳 |
标准机架安装外壳 W×H×D：96×48×135mm |
|
面板开孔 |
W x H: 92 x 45 mm |
|
防护等级 |
前端和端子区 IP 20 (EN 60529) |
|
电源接头 |
插入式螺丝端子（1.5 mm2） |
|
线性化 |
客户特定的线性化，最大为24点，用于指示非线性罐中的体积（例如升）。圆柱形水平罐和球形罐的轴承图表是预编程的。 |
|
分界面 |
AD-UART |
|
数据存储器 |
SD- / MM卡（最大2 GB），格式化：FAT，FAT 16最快保存周期1秒。 |
