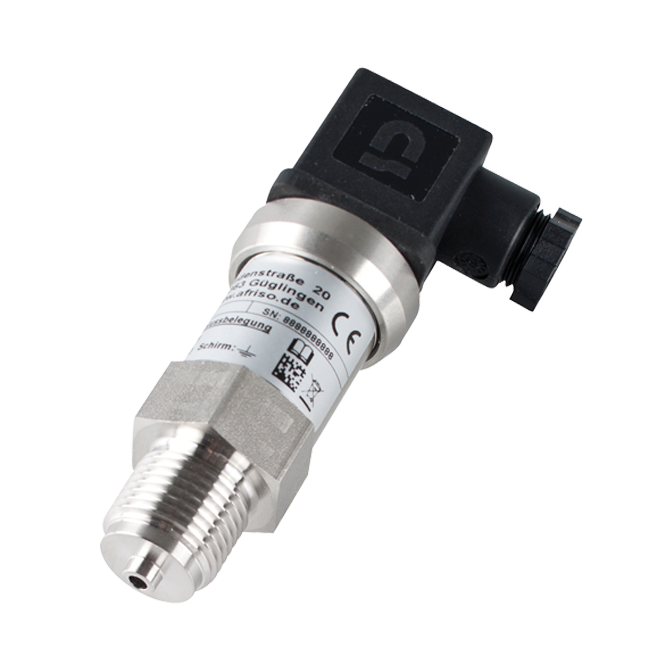

耐腐蚀型压力变送器

DMU 03/03 VM

  • 用于低压量程
  • 有相对压力配置和绝对压力配置
  • 长期稳定
  • 可选ATEX配置
  • SIL可选


应用

用于机械工程,农业工程,工业过程领域的电子压力检测。 由于带前端膜片, 此变送器也可用于粘性,高粘性介质。

描述

压力变送器将物理压力转换成与压力成正比的电信号。DMU 03 的测量单元是充油的压电硅。DMU 03符合安全完整性等

级SIL 2 (IEC 61508/61511)

精度等级

相对特征曲线(参照IEC 60770 - 极限值校正)的偏差(非线性,迟滞,重复性):

< ± 0.35 % FSO(量程0/100 到 0/400mbar:≤± 0.5 % FSO)

长期稳定性

≤± 0.1 % FSO/年 在参考条件下

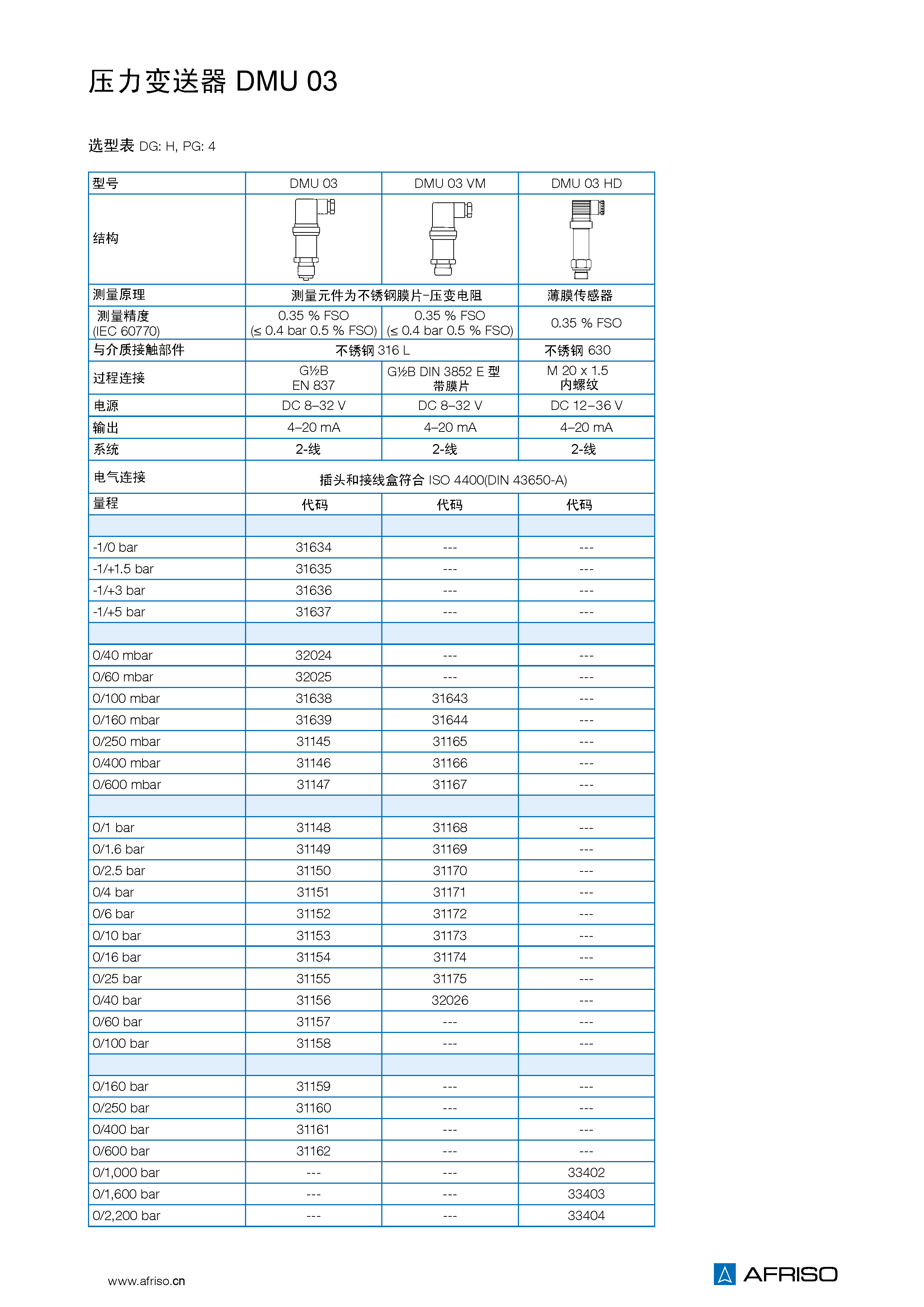

量程

相对压力:0/100mbar到0/600 bar

绝对压力:0/400mbar到0/600 bar

高压型:0/1,000 bar 到 0/2,200 bar

过载保护

至少 3 x 满量程,除了以下情况:

40    bar:过载 = 105 bar

>400bar:过载 = 至少1.5倍

瞬间峰值至少5 x满量程,除了以下情况:

25 bar:峰值压力=120 bar

400 bar:峰值压力=1250 bar

>600 bar:峰值压力=至少3 x FS

工作温度

介质:-40/ +125 ℃

环境:-40 / +105 ℃

贮藏:-40 / +125 ℃

温度影响

介质:-40/ +125 ℃

环境:-40 / +85 ℃

在EX区域0:-20/+60 °C

EX 区域 1 以及更高:-20/+70 °C

贮藏:-40 / +100 ℃


温度影响


PN<0.4 bar ≤ ±1%FSO补偿范围0/ 70 ℃

0.4≤PN<40 bar ≤ ±0.75%FSO补偿范围-20/ +85 ℃

60≤PN<600 bar ≤ ±0.75%FSO补偿范围0/ 70 ℃

过程连接

G1/2B (EN 837-1/7.3)/ DIN3852 A 带膜片(0/100 mbar 到 0/40 bar)

材质

外壳:不锈钢316L

压力连接接头:不锈钢316L

膜片:不锈钢316L

密封: FKM

压力传输液

硅油


输出信号/电源


4 – 20 mA  2线DC 8 -32 V

ATEX配置 DC 10 -28 V

0 – 20 mA  3线DC 14 -30 V

0 – 10 V  3线DC 14 -30 V

负载电阻

4 – 20 mA ≤ (UB – UBmin ) / 0.02A  Ω

0 – 20 mA ≤ 500 Ω

0 – 10 V > 10 KΩ

电流输入

4 – 20 mA < 25 mA

0 – 20 mA < 25 mA

0 – 10 V < 7 mA

电气保护

短路保护,正负极接反保护

电气连接/防护等级

插头和接线盒符合 ISO 4400 (DIN 43650-A)

防护等级:IP 65

CE认证标准(EMC)

EMC Directive 2014/30/EU
