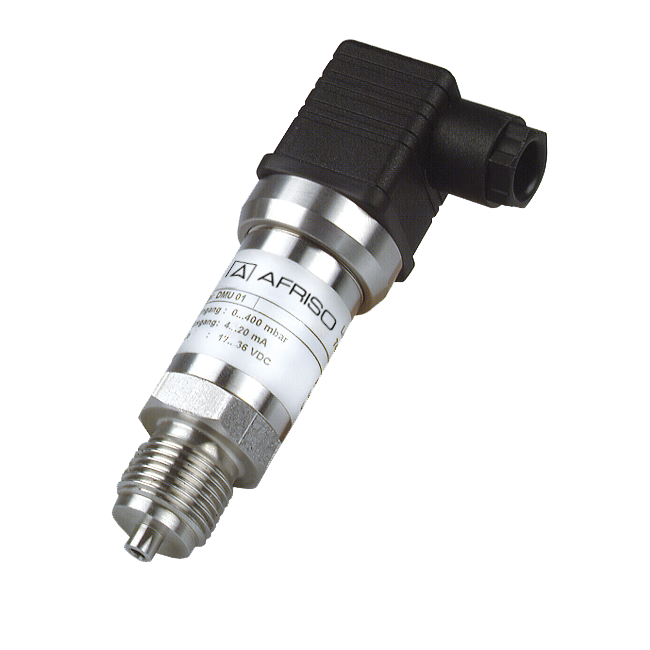

普通型压力变送器

DMU 01/01 VM

  • 成熟的陶瓷技术
  • 测量单元无机械寿命
  • 无传输液
  • 有相对压力和绝对压力两种配置
  • 温度影响的偏差小


应用
用于工业领域的电子压力检测(如液压,气动,机械工程,农业工程等)。
描述

压力变送器将物理压力转换成与压力成正比的电信号。DMU 01的测量单元是厚膜压电陶瓷。

精度等级

相对特征曲线(参照IEC 60770 - 极限值校正)的偏差(非线性,迟滞,重复性):

< ± 0.5 % FSO( 量程-1/0 bar < ± 1 % FSO)

量程

相对压力:-1/0 bar到 0/400 bar

绝对压力:0/1 bar到 0/400 bar

过载保护

至少 2 x 满量程

量程250 bar:最大过载400 bar

量程400 bar:最大过载650 bar

(瞬间峰值至少3 x满量程,除了量程400bar的瞬间峰值=1000 bar)

工作温度

介质:-25 / +125 ℃

环境:-25 / +85 ℃

贮藏:-40 / +85 ℃

温度影响

补偿范围内

-25/ +85 ℃  ≤  ±0.3% FSO / 10K

动态特性

响应时间:

2线 ≤  10 ms

3线 ≤   3 ms

过程连接

G1/2B( EN 837-1/7.3)或G1/2B DIN3852 type E带突出膜片

(DMU 01 VM 最大量程0/25 bar, 也可测绝对压力)

材质

外壳:不锈钢304

压力连接接头:不锈钢304

膜片:陶瓷(Al2O3 96%)

密封:FKM(氟橡胶)

电源

2线 DC 8 -32 V

3线 DC 14 -30 V

输出信号

4 – 20 mA  2线

0 – 10 V   3 线

负载电阻

2 线:Rmax = (UB – UBmin ) / 0.02A  Ω

3线:Rmin = 10 KΩ

电流输入

4 – 20 mA  < 25 mA

0 – 10 V  < 7 mA

电气保护

短路保护,正负极接反保护

电气连接/防护等级

插头和接线盒符合 ISO 4400 (DIN 43650-A)

防护等级:IP 65

CE认证标准(EMC)

EMC Directive 2014/30/EU
