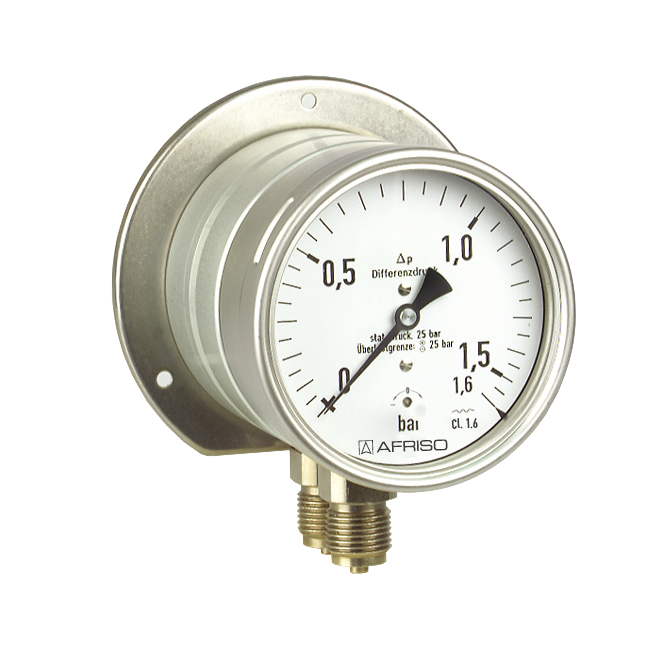

弹簧—膜片式差压压力表

MF 100 Dif,D401

  • 直接指示压差
  • 高过载保护
  • 带零位校准
  • 带压力阻尼


应用

用于压差很小但静态压力很大的差压检测。适于粘度不高,无腐蚀性的气态或液态介质。尤其适于监测过滤器,泵和管路系统

型号

MF 100 Dif D401

公称直径

100 mm

功能

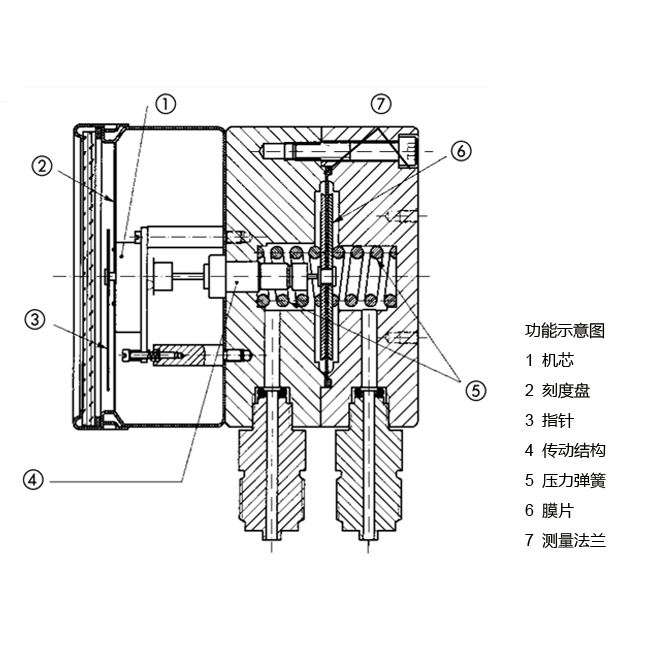

压力作用在被弹性膜片隔开的两个压力腔内。如果两压力腔的压力有差异,膜片顶着弹簧产生位移,这个位移通过传动杆传递给机芯。压差直接由指针指示。膜片由金属支撑着,所以两侧可过压到25 bar。

精度等级(EN 837-3/6)

2.5级

量程( EN 837-3/5 )

0/250 mbar到0/6 bar

最大静态压力

25 bar

过载压力

两侧最大可达25 bar

工作温度


介质温度: Tmax= +60 ℃

环境温度: Tmin= -20 ℃; Tmax= +60 ℃

温度影响


如果测量元件的温度偏离+20℃,会产生一定偏差:

温度上升:约±0.5%/10K

温度下降:约±0.5%/10K

满量程的百分比值

防护等级

IP 54 (EN 60529)

过程连接

铜合金,镀镍, 径向,接头前后向平行

2 x G1/2B – 扳手尺寸SW22(EN837-3/7.3)

带阻尼螺丝, 孔径0.5mm

测量系统

压缩弹簧,不锈钢301

电磁活塞

不锈钢316 / 锶铁氧体

膜片

FKM

测量法兰

铝,阳极化处理

机芯

铜合金

表牌

铝,白色

表牌印刷为黑色

指针

铝,黑色

表壳

不锈钢304

卡扣式罩圈 不锈钢304

视窗

安全玻璃
