应用 |
用于压差很小的差压检测。适于气态介质。尤其适于监测供气系统，空调系统，清洁房间系统中的过滤器，风机。 |
|
描述 |

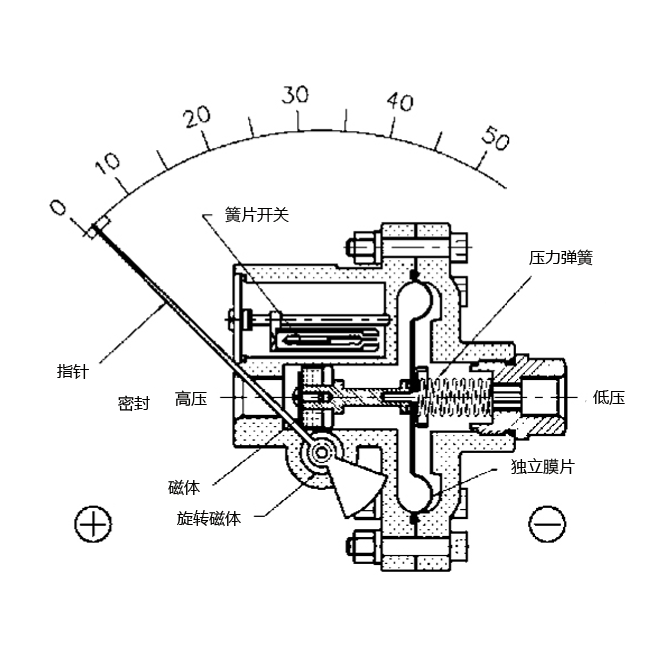

压力作用在被膜片隔开的两个压力腔内。如果两压力腔的压力有差异，膜片通过一个磁铁顶着弹簧产生位移，这个位移通过装在指针座上的电磁线圈传递给指针。压差直接由指针指示。 |
|
型号 |
MAG 115 Dif D311 |
|
公称直径 |
115 mm |
|
精度等级 |
±3% 相对于满量程 （压差上升过程） |
|
量程( EN 837-3/5 ) |
0/0.25 KPa 到0/10 KPa |
|
最大静态压力 |
0.24 MPa |
|
过载压力 |
两侧可达最大0.24 MPa |
|
工作温度 |
环境温度： Tmin= 0 ℃； Tmax= +60 ℃ |
|
防护等级 |
IP 65 (EN 60529) |
|
过程连接 |
塑料，玻纤增强 可选择左右侧或后侧接头（使用附件中的堵头） 2 x 1/8NPT内螺纹或 2个5mm软管连接 （使用附件中的软管接头） |
|
测量系统 |
膜片：NBR 压缩弹簧：不锈钢301 传动元件：不锈钢316 |
|
磁铁 |
锶铁氧体 |
|
密封 |
NBR |
|
表牌 |
铝，白色 表牌印刷为黑色（bar/MPa） 刻度范围90º（0之后的第一个刻度在满量程的15%处） |
|
指针 |
铝，黑色 |
|
表壳 |
不锈钢304，前部带橡胶密封圈 |
|
视窗 |
仪表玻璃 |
|
安装 |
通过卡口面板安装（标准） 通过安装板固定在墙上（可选） 或通过安装板和2”卡箍固定在管道上。 |
