适用于测量低粘度,非结晶,对铜合金无腐蚀性的气体或液体介质的压力。适于面板安装。在测量气体或蒸气时，该仪表的使用必须符合EN837-2标准所规定的安全使用规范。

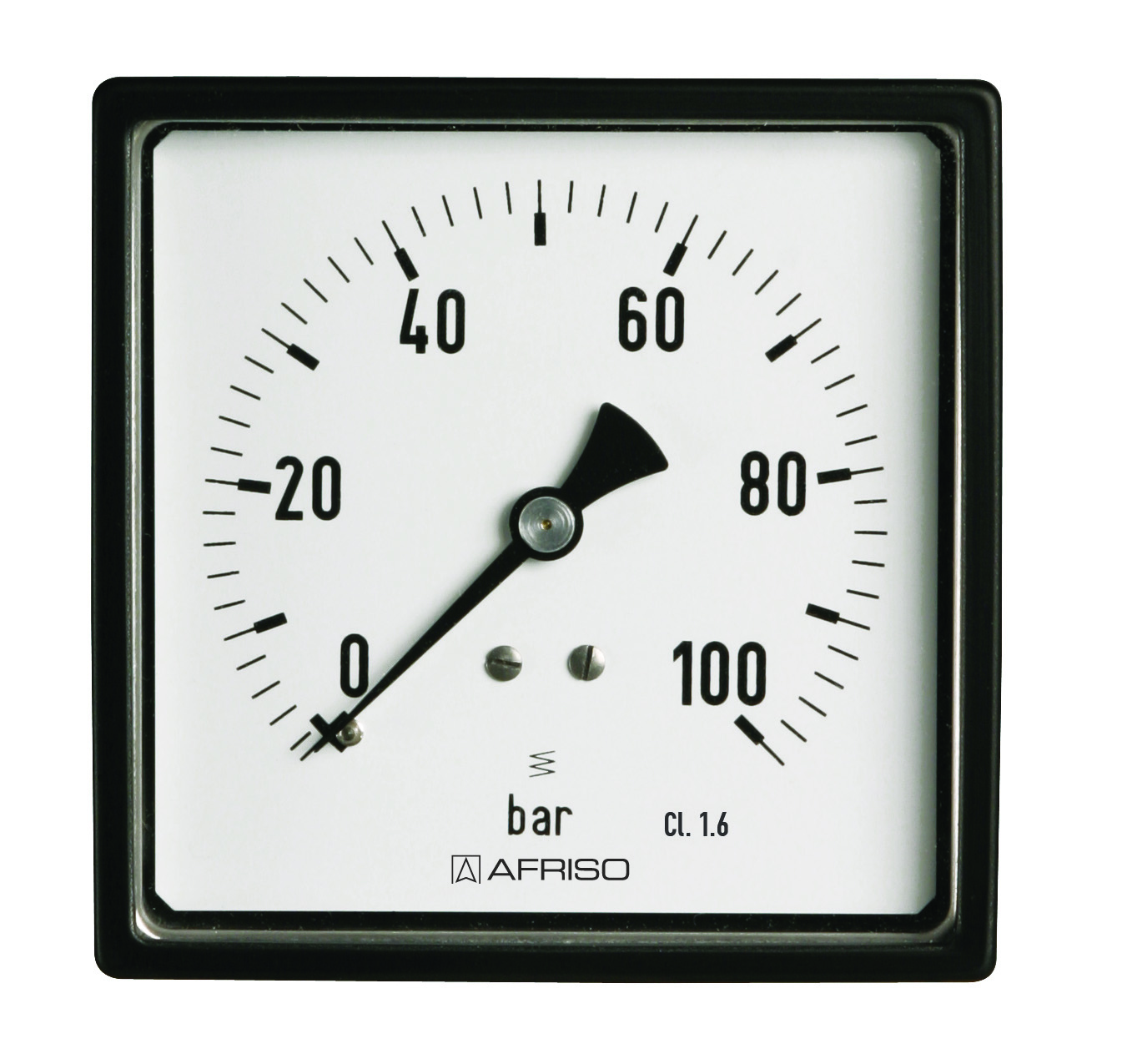

型号

D3

公称直径

72x72, 96x96

精度等级( EN 837-1/6 )

1.6

量程( EN 837-1/5 )

-0.1/0 MPa 到 -0.1/+1.5 MPa

0/0.06 MPa 到 0/40 MPa

负载范围

静态负载：3/4 x 满量程

动态负载：2/3 x满量程

瞬间负载：满量程

工作温度

介质温度： T_max= +60 ℃

环境温度： T_min= -20 ℃；  T_max= +60 ℃

温度影响

如果测量元件的温度偏离+20℃，会产生一定偏差：

温度上升：约±0.4%/10K

温度下降：约±0.4%/10K

满量程的百分比值

防护等级

IP 54 (EN 60529)

过程连接

铜合金，轴向

G1/4B - 扳手尺寸SW14( EN837-1/7.3)

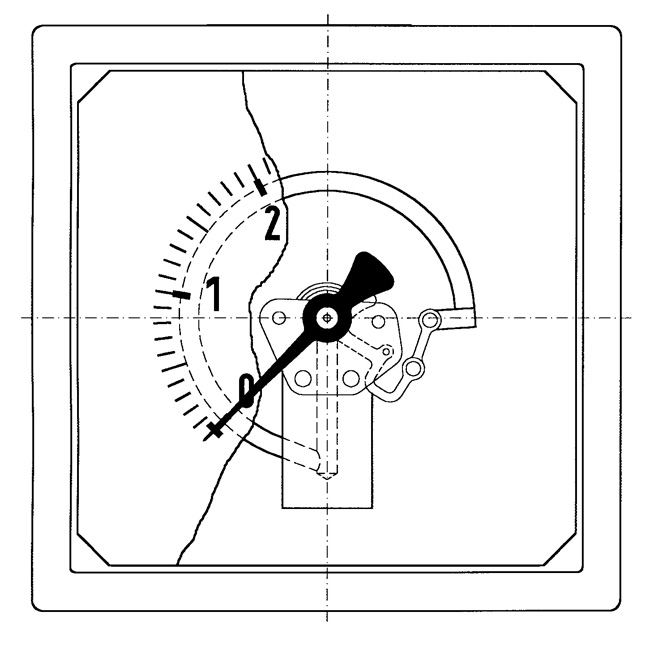

测量元件

弹簧管, 铜合金

≤ 6 MPa “C”型管

> 6 MPa 螺旋管

机芯

铜合金

表牌

铝，白色

表牌印刷为黑色

指针

铝, 黑色

表壳

NG72/NG96 D3 - 不锈钢304

罩圈

铝,黑色

视窗

塑料
