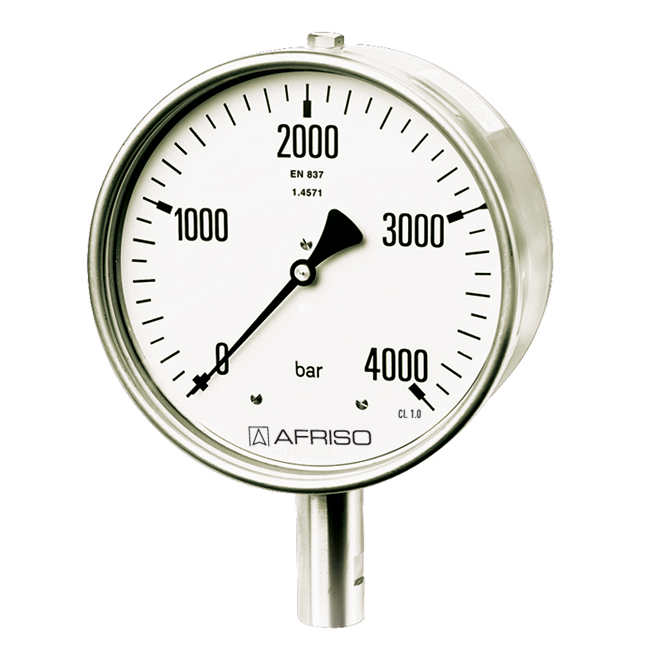

用于测量极高压力下低粘度、非结晶的腐蚀性气体或液体介质的压力。也适合腐蚀性的大气环境。

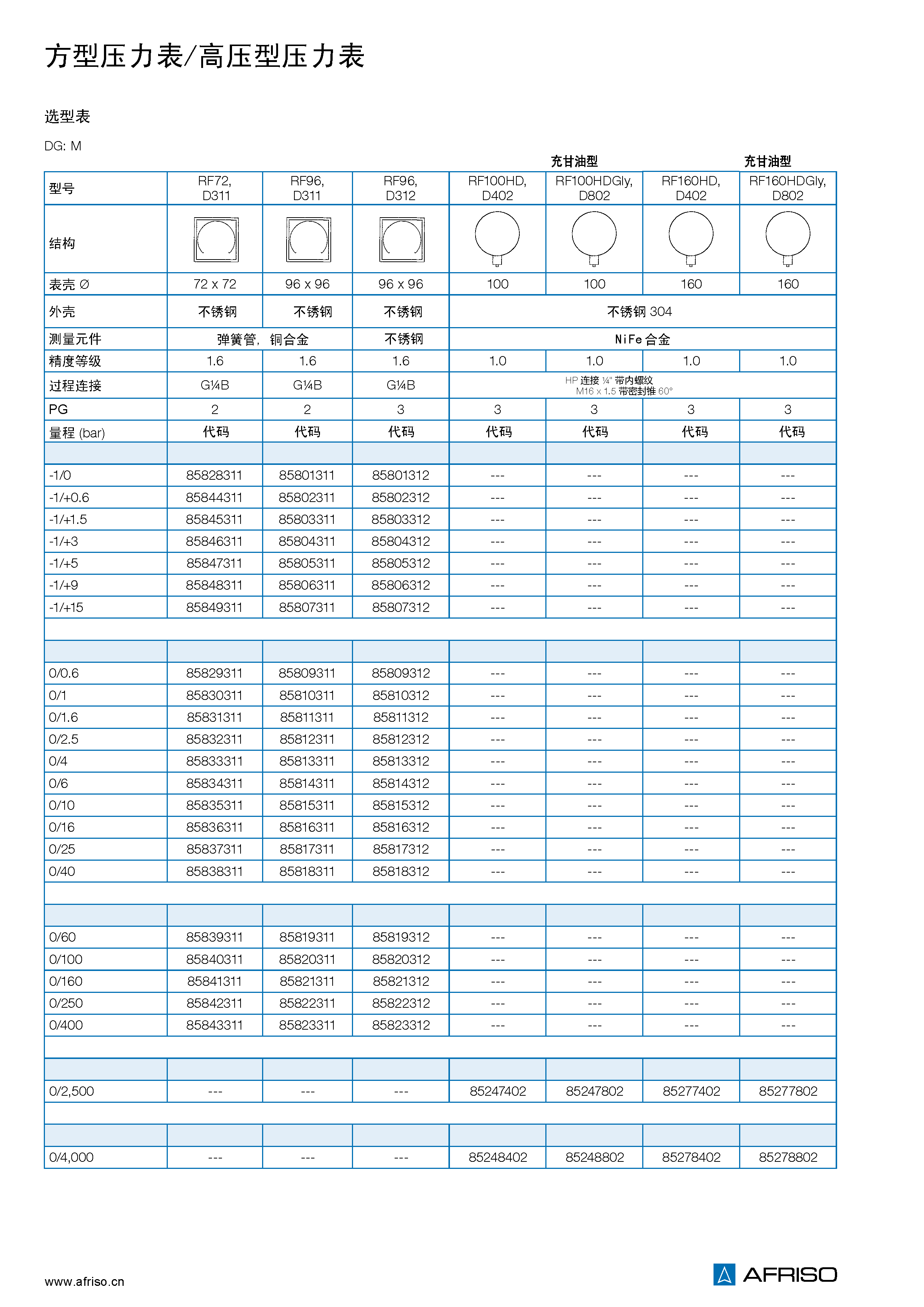

型号

D4

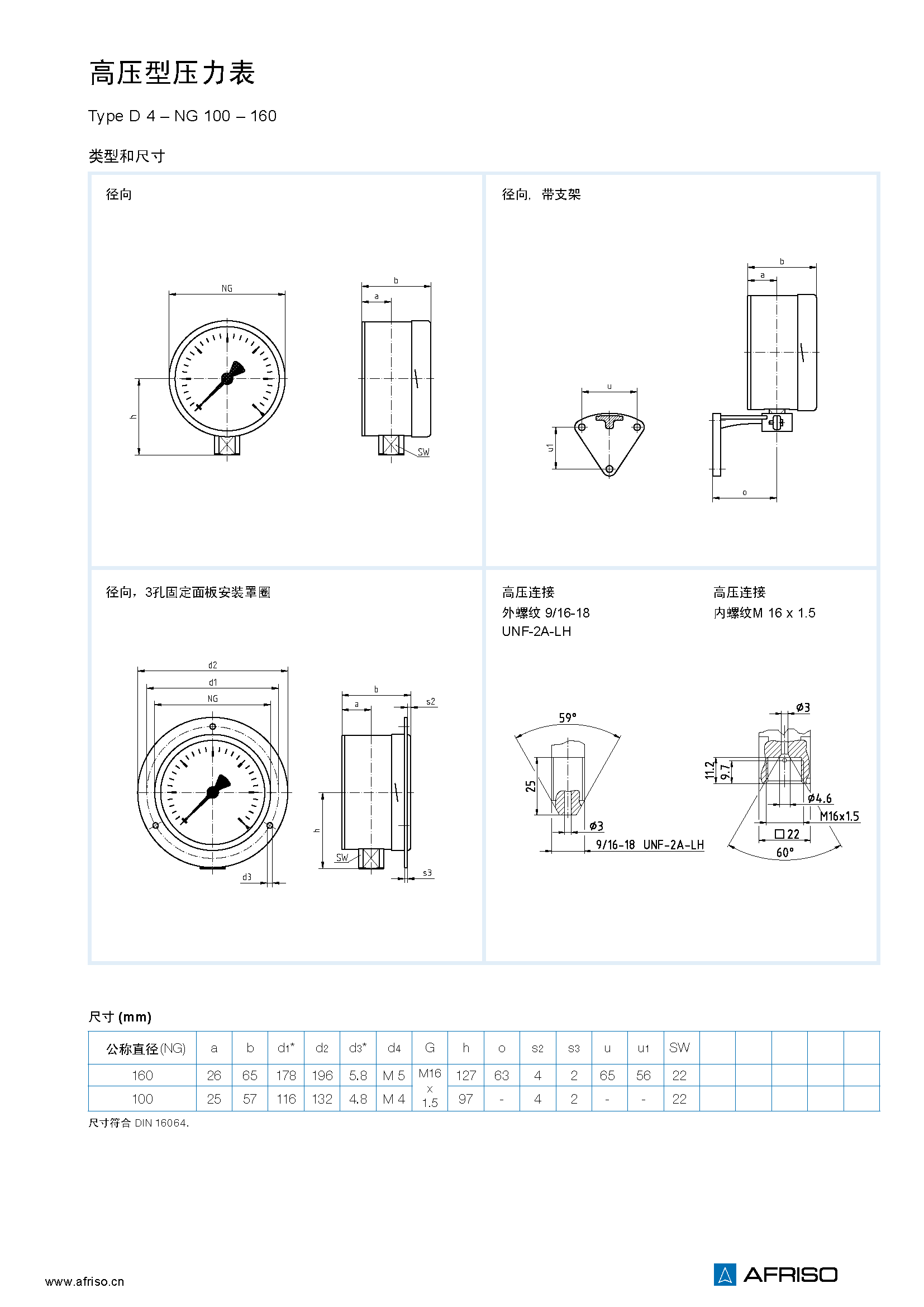

公称直径

100 - 160

精度等级( EN 837-1/6 )

1.0

量程( EN 837-1/5 )

0/2500 bar

0/4000 bar

负载范围

静态负载：满量程

动态负载： 满量程

瞬间负载： 65% x满量程

工作温度

介质温度： T_max = +100 ℃

环境温度： T_min = -20 ℃；  T_max = +60 ℃

温度影响

如果测量元件的温度偏离+20℃，会产生一定偏差：

温度上升：约±0.4%/10K

温度下降：约±0.4%/10K

满量程的百分比值

防护等级

IP 45 (EN 60529)

过程连接

不锈钢316L，径向

1/4”管的高压接头

内螺纹M16x1.5 或 9/16-18 UNF, 带60º密封锥面

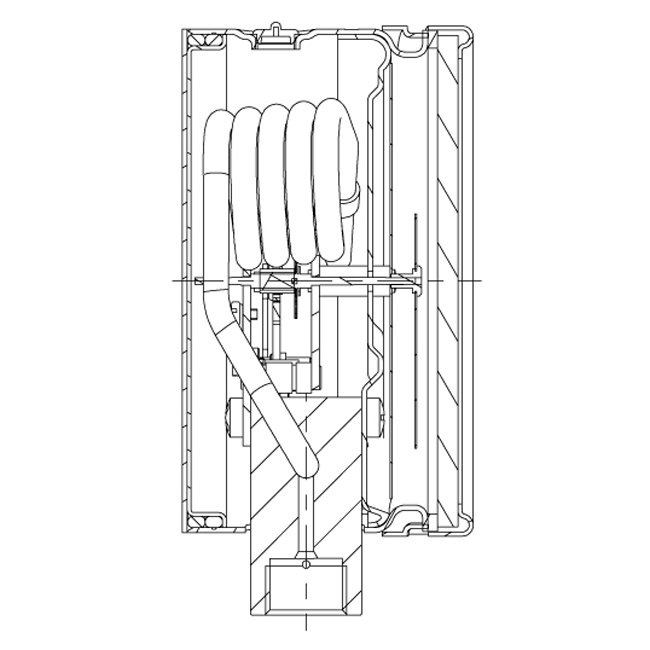

测量元件

弹簧管, NiFe合金

螺旋管

机芯

不锈钢

表牌

铝，白色

表牌印刷为黑色

指针

铝, 黑色

表壳

不锈钢304, 带防护挡板和泄压后盖

卡口式罩圈

不锈钢304

视窗

安全玻璃

安装方式

可通过突出60mm的支架固定在墙上(不在供货范围),或通过3孔面板安装罩圈安装在面板上( 可选项), 也可直接安装在刚性管道上。
