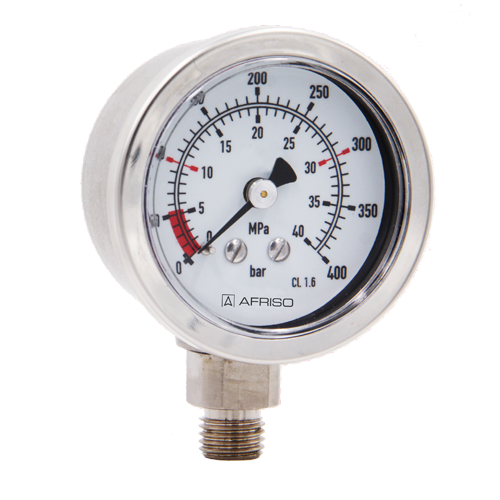

耐腐蚀型压力表

RF50/63Ch D9


  • 介质温度可达150℃
  • 氦气密封性测试
  • GOSSTANDART – 认证
  • ATEX配置(可选)
  • 表牌印制、过程连接及安装方式可根据客户要求定制
应用

适用于测量低粘度、非结晶的气体或液体介质的压力。用于腐蚀性场所。

在测量气体或蒸气时,该仪表的使用必须符合EN837-2标准所规定的安全使用规范。

型号

D9

公称直径

50 - 63

精度等级 (EN 837–1/6)

1.6级

量程 (EN 837–1/5)

NG 50

-1/0 bar到-1/+15 bar

0/0.6到0/600 bar

NG 63

-1/0 bar到-1/+15 bar

0/0.6到0/1000 bar

负载能力

静态负载: = 3/4 x满量程

动态负载: = 2/3 x满量程

瞬时压力峰值:满量程

工作温度

介质温度:Tmax = +150 ℃

环境温度:Tmin = -20 ℃; Tmax = +60 ℃

温度影响

如果测量元件的温度偏离+20℃,会产生一定偏差:

温度上升:约±0.4%/10K

温度下降:约±0.4%/10K

满量程的百分比值

防护等级

IP 65 (EN 60529)

表壳带泄压孔(≤25bar):IP 54

过程连接

不锈钢316L,

NG50 径向或轴向偏心

NG63 径向或中心轴向

G1/4B – SW14 (EN837-1 / 7.3)

测量元件

弹簧管 不锈钢316 Ti/316L

≤ 60 bar “C”型管

> 60 bar 螺旋管

机芯

不锈钢

表盘

铝,白色

刻度和数字为黑色

指针

铝,黑色

表壳

不锈钢304 带泄压孔

卷边式罩圈

不锈钢304

视窗

NG50 塑料

NG63 安全玻璃
