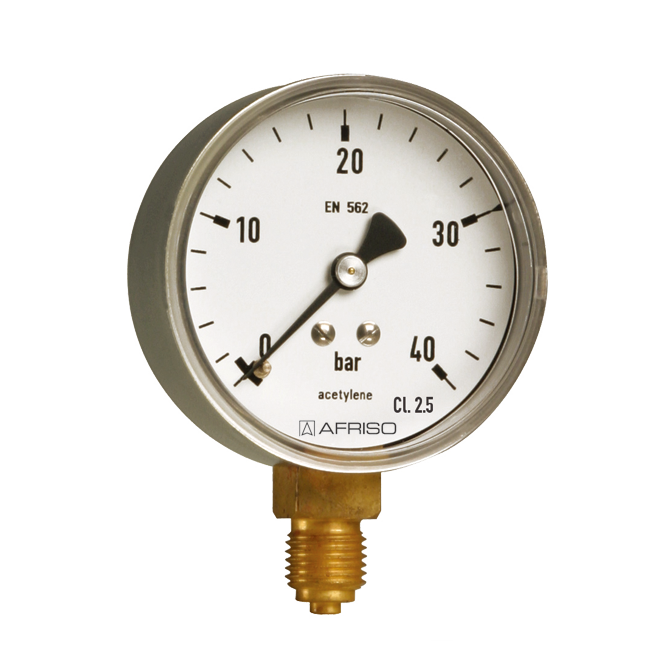

焊切割气体专用型压力表

RF63ST D2/D3


  • 设计符合标准ISO 5171
  • 卸压后盖
  • 测量系统干净, 去油, 去油脂
  • 可提供多种定制版本
应用

适用于焊接,切割机器和系统及类似工艺过程。

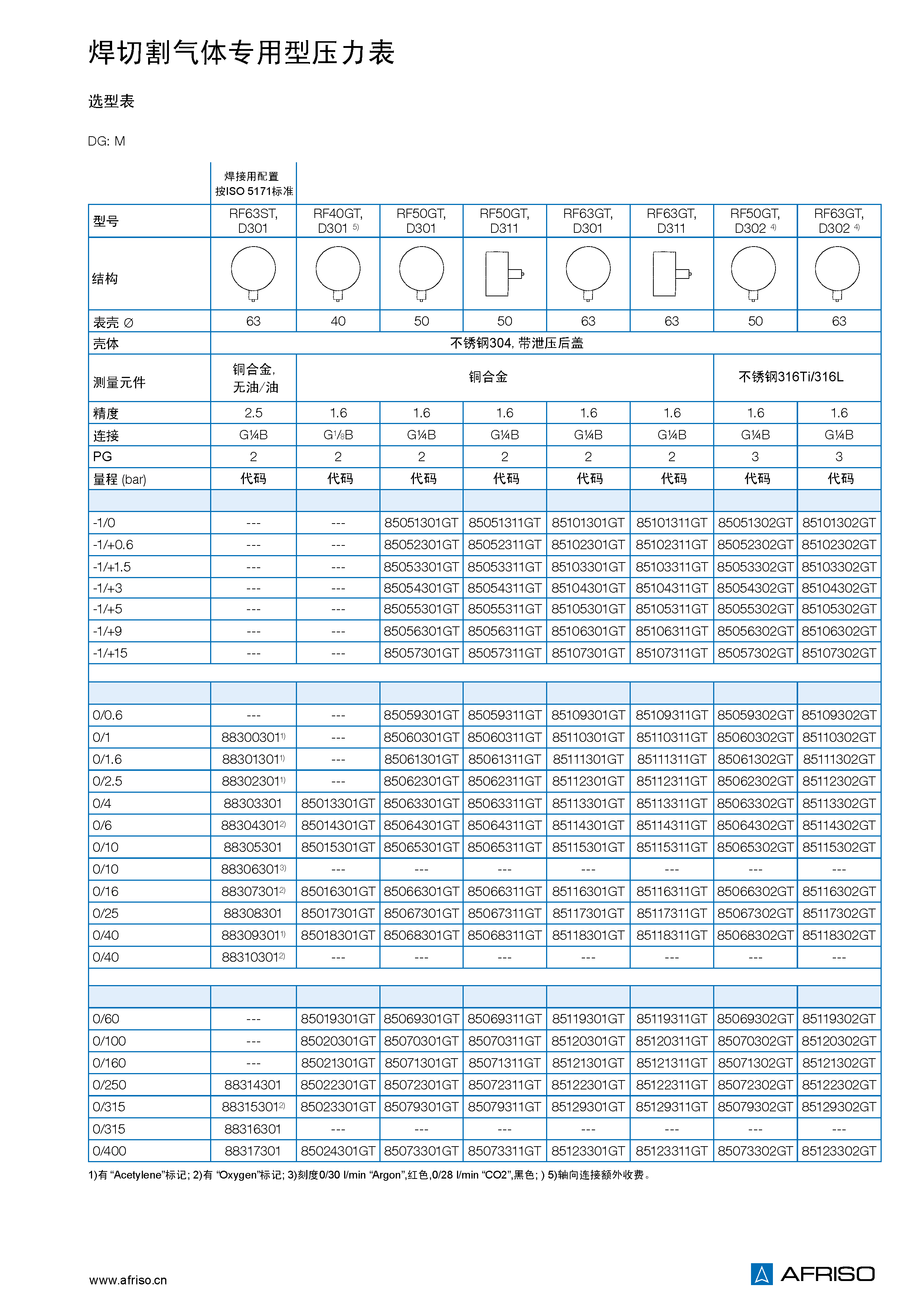

型号

D2/D3

公称直径

50 – 63

标准

ISO 5171

精度等级( EN 837-1/6 )

2.5

量程( EN 837-1/5 )

-1/0 bar 到 -1/+15 bar

0/1 bar 到 0/400 bar

负载范围

静态负载:3/4 x 满量程

动态负载:2/3 x满量程

瞬间负载:满量程

工作温度

介质温度: Tmax= +60 ℃

环境温度: Tmin= -20 ℃;  Tmax= +60 ℃

温度影响

如果测量元件的温度偏离+20℃,会产生一定偏差:

温度上升:约±0.4%/10K

温度下降:约±0.4%/10K

满量程的百分比值

防护等级

IP 32(EN 60529)

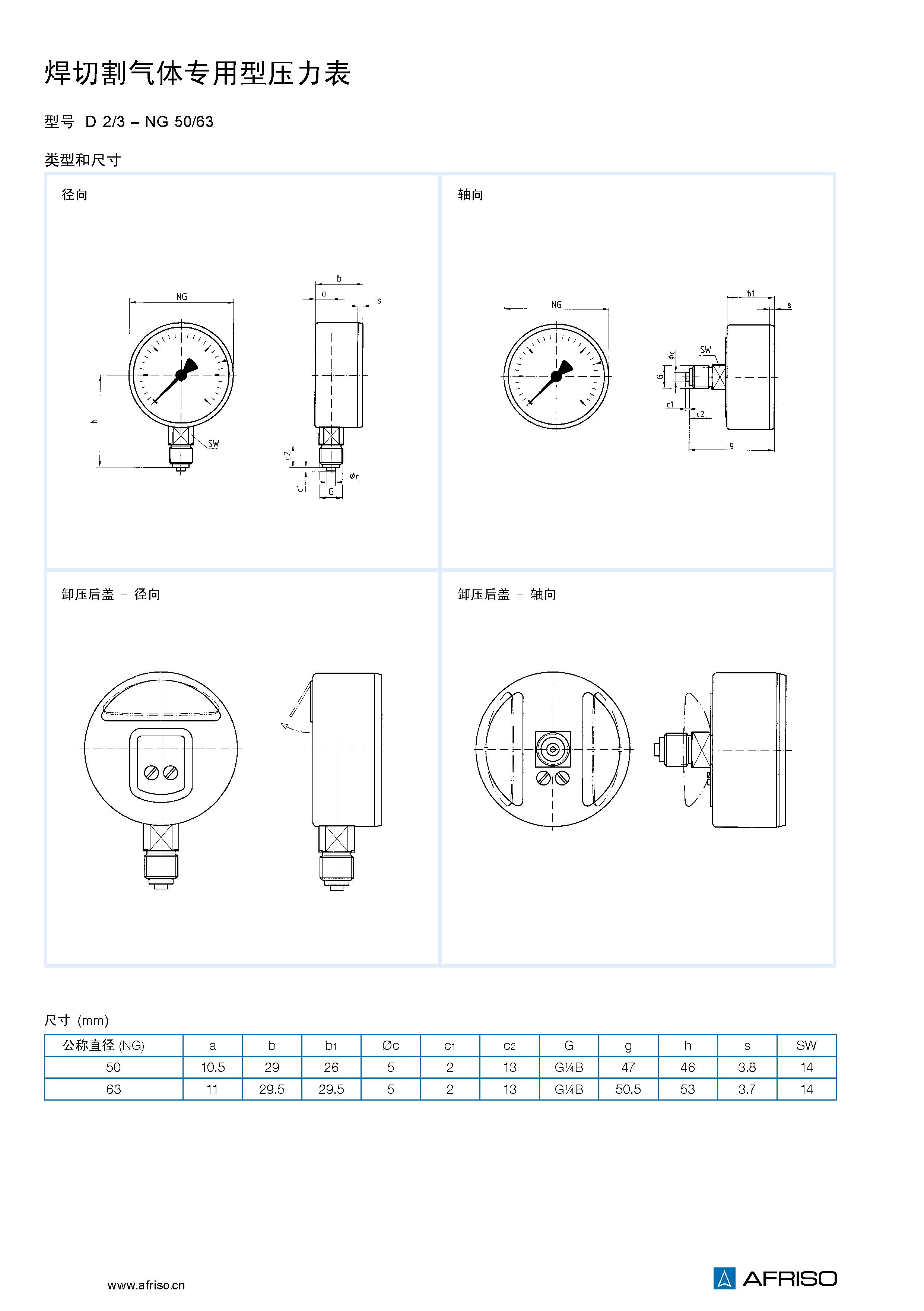

过程连接

铜合金,径向或中心轴向

压力输入口带限流

G1/4B– 扳手尺寸SW14 ( EN 837-1/7.3 )

测量元件

弹簧管, 铜合金

≤ 40 bar “C”型管

> 40 bar 螺旋管

( 如测量介质是乙炔,铜含量<70%)

干净程度

与介质接触部件去油去油脂

机芯

铜合金

表牌

铝,白色

表牌印刷为黑色

指针

铝, 黑色

表壳

D2 – 钢(金色或黑色喷塑)

D3 - 不锈钢304, 卸压后盖

标记

氧气表, 标记“Oxygen”和 “Free from oil and grease”

乙炔表, 标记“Acetylene”

视窗

塑料,按压式
