AFRISO磁性过滤器 | 高效滤污，精巧防护

Q：系统中为什么需要安装过滤器？

——系统中遍布各类金属部件，经年累月难免受腐蚀产生杂质，一旦污染物进入热交换器或堵塞重要的功能组件，就会严重影响系统
运行，大大降低供热效率，造成安全隐患或经济损失。安装过滤器这一小小举措，可以从根源上防患未然，及时排除系统污物，维持
系统健康运行。

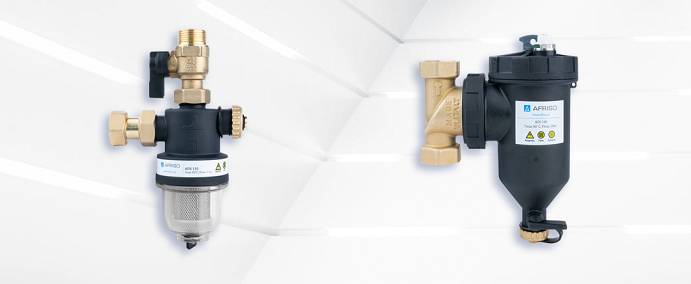

AFRISO菲索 磁性过滤器 ADS 110（左）/ ADS 160（右）

专为「壁挂炉」和「热泵」系统打造

• 深度过滤
• 专利设计
• 简易安装

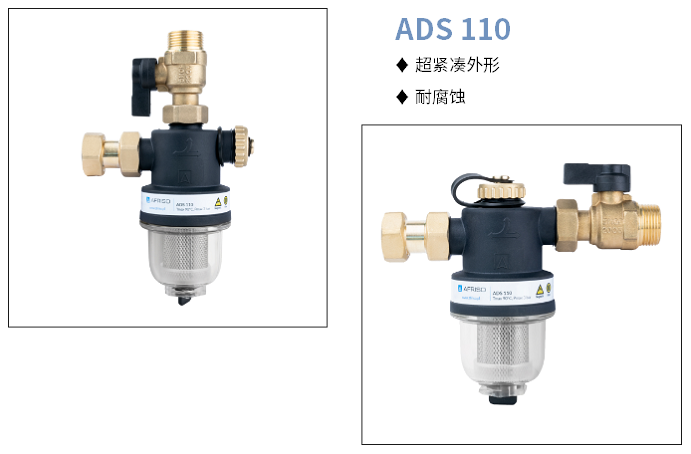

紧凑式磁性过滤器

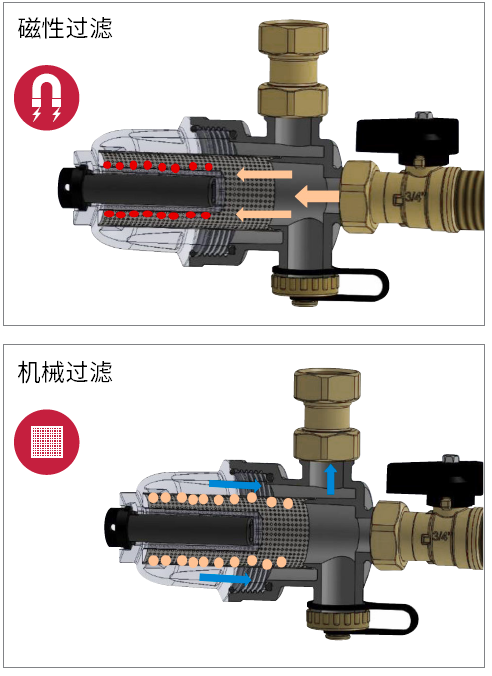

ADS 110磁性过滤器有双重过滤功能，以磁力过滤和机械过滤原理，将污物有效分离，适用于壁挂炉系统。

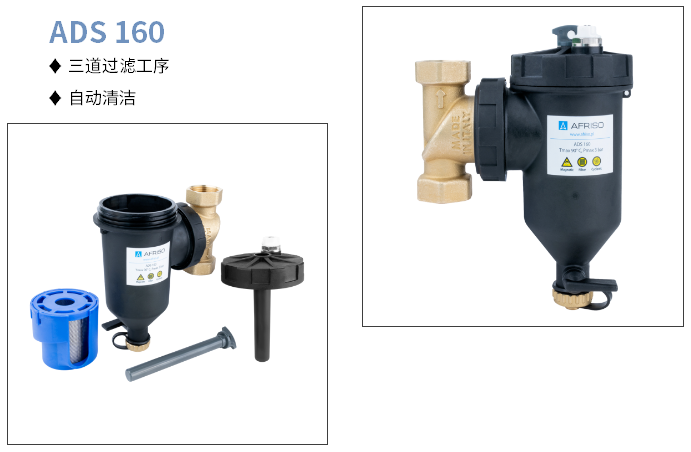

多功能磁性过滤器

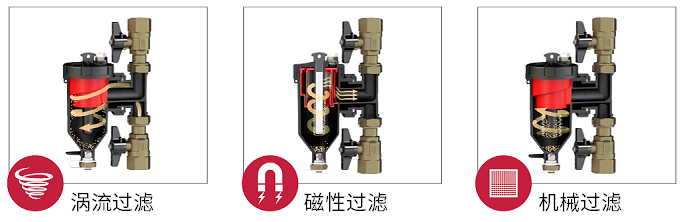

ADS 160 磁性过滤器除壁挂炉系统外也适用于热泵系统，它整合了三重过滤功能：磁性过滤、机械过滤和涡流过滤，其基本原理，是
引导水流形成涡旋，在强力磁体和过滤筒发挥作用之前率先进⾏一次基础过滤，巩固清洁效果。

菲索磁性过滤器采用先进的流体力学工艺设计，零部件选材精良，保证了优秀的性能和更高的使用寿命。外形紧凑，配有旋转接头，
可灵活适应各种复杂的安装环境；高容量过滤储存仓降低了清理维护的频率。

结构说明

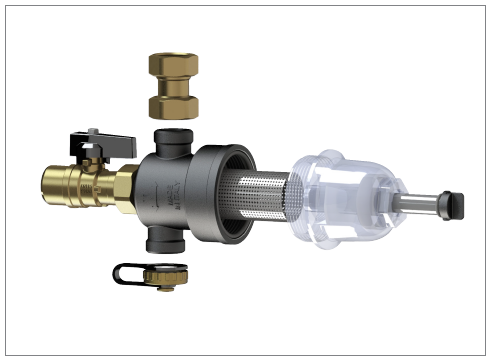

【紧凑式磁性过滤器 ADS 110】
A 不锈钢滤网
B 磁铁
C 阀体
D 主体：带螺纹连接和双密封连接
E 截止阀（连接供热系统）
F 堵头
G 旋转接头（连接壁挂炉）

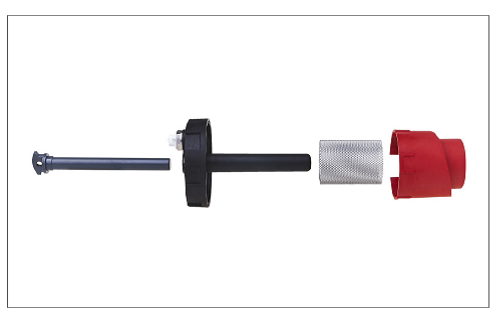

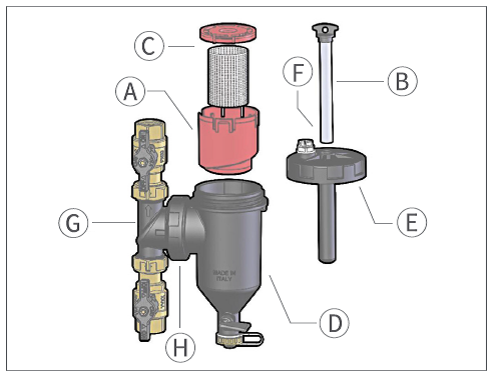

【多功能磁性过滤器 ADS 160】
A 涡流嵌件
B 磁铁
C 过滤体
D 主体
E 上盖
F 手动排气阀
G 三通部件
H 连接件

安装方式

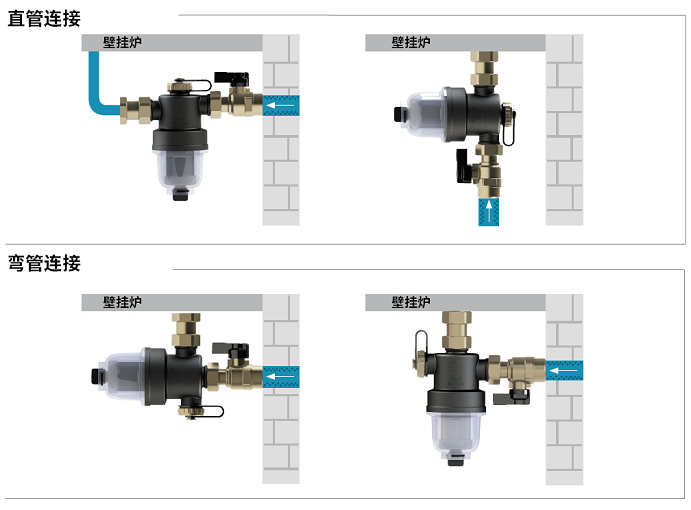

【紧凑式磁性过滤器 ADS 110】

-

【多功能磁性过滤器 ADS 160】

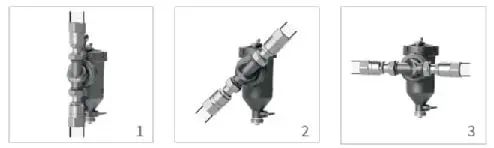

ADS 160带有360°连接件
可以水平、垂直或斜向安装于管道系统

技术参数

【紧凑式磁性过滤器 ADS 110】

磁体：钕，12000G
过滤等级：800μm
介质：水；水和乙二醇混合液（最高比例 50%）
Kv 值：5.2 m³/h
最大压力：3bar
温度：0-90℃
主体：PA66+FV30%
滤芯：不锈钢 AISI304
密封件：EPDM
截止阀：黄铜
转接头：黄铜

【多功能磁性过滤器 ADS 160】

磁体：14000G
过滤等级：500μm、800μm
介质：水；水和乙二醇混合液（最高混合比列 50%）
最大流量：6.9m³/h
最大压力：3bar
温度：0-90℃
锁闭环：PA66+GF30%
磁体：钕
过滤仓：不锈钢 AISI304
密封件：EPDM

系统性能很大程度上依赖于良好的基础维护，AFRISO愿为您生产生活的安全稳定提供高品质的技术保障。如果您有任何建议或疑问，
请及时与我们联系：
