AFRISO安全阀工作原理及应用指南

发布人:admin   |发布时间:2020-04-10   |浏览次数:252次

       安全阀属于自动阀类,主要应用于暖通系统设施等。当系统内的压力超过安全阀的设定值时,安全阀会自动开启,排出适量介质,防止系统管道出现压力失常的状况,以此维护系统和人员的安全。


       安全阀在相关领域发挥着至关重要的防护作用,现代暖通系统领域对它的需求量呈现着大幅增长的态势。但也恰恰由于安全阀的作用和品类都比较特殊(安全阀属特种设备),所以它的研发和生产皆受到质监局更严格的审查。国内拥有安全阀生产资质的企业并不多。面对难解的供需矛盾,AFRISO则分别针对国内供热/采暖/制冷等闭合系统、生活用水/饮用水热水系统以及太阳能热水系统的实际情况,推出了多类型的安全阀以“对症下药”。





AFRISO安全阀工作原理


       安全阀的开启和关闭,取决于其中弹簧元件受压迫的程度。常规状态下,安全阀为关闭状态。当系统中的介质受热后逐渐膨胀,系统压力不断增加,安全阀内弹簧即受压迫变形。当系统压力超过规定值,阀内弹簧膜片则后压至使安全阀开启,排出介质,让系统压力维持在正常值。


      △ 安全阀的入口尺寸应取决于相应系统的功率。

      △ AFRISO安全阀的入/出口尺寸、卸荷压力及应用范围等信息,均体现在产品包装标签上。





AFRISO安全参数



AFRISO安全阀型表





安装方式:安全及泄压管


一、注意事项:

 (1) 在安装安全阀之前,请彻底冲洗管道和系统。(金属屑之类的污染物可能导致阀门故障。

 (2) 安全阀不得暴露在过热的环境中,例如在焊接或钎焊过程中,应在执行此工作后安装安全阀。

 (3) 带安全阀的管道系统的直径不可小于安全阀的入口直径。

 (4) 在系统和安全阀之间不得安装任何会减少流体从系统流向安全阀的截止阀或其他配件。

 (5) 系统内介质可能处于高压下,且其温度可能超过100℃。安装安全阀之前,请确保系统中介质已冷却。

 (6) 安全阀出口上的箭头标识应与液体流向一致。


二、安装安全阀:

 (1) 安装时应确保液体可以通过出口畅通流出。

 (2) 安全阀(MS)应安装在热源附近管道的最高处;

      安全阀(MSW)应安装在热源的冷水管道上;

      安全阀(MSS)应安装在泵的附近。

 (3)  安装时用力不可超过18 nm.

       -用力过大会引起阀门变形,进而导致泄漏等。


三、泄压管安装注意事项:

 (1) 泄压管的直径不得小于安全阀出口直径。

 (2) 阀体上的箭头标记,指向介质从安全阀流出的方向。

 (3) 安全阀出口应朝向便于检查的位置。

 (4) 与安全阀出口相连的泄压管应呈一定的倾角安装,将介质引至安全的地方。

 (5) 泄压管的长度不得超过2 m,最多两个弯头。

 (6) 禁止在安全阀的出口上安装截止阀或其他防止液体流动的产品。

 (7) 建议在安全阀出口附近放置清晰可见的标识:“在系统运行期间,液体可能会从阀出口流出。不要堵塞出口!”


△ 安全阀MS/MSW:将排出介质导入可容纳系统总容量的容器,或直接从阀出口排出;

△ 安全阀MSS:将排出介质导入可容纳系统总容量的太阳能集液罐。

   - 太阳能系统中介质的收集与再利用,必须由专业人员进行操作。勿将介质排入污水系统。

△ 系统介质可能处于高压下,且温度可能超过100℃。安装过程中,请当心卸荷介质造成的损坏或烧伤。

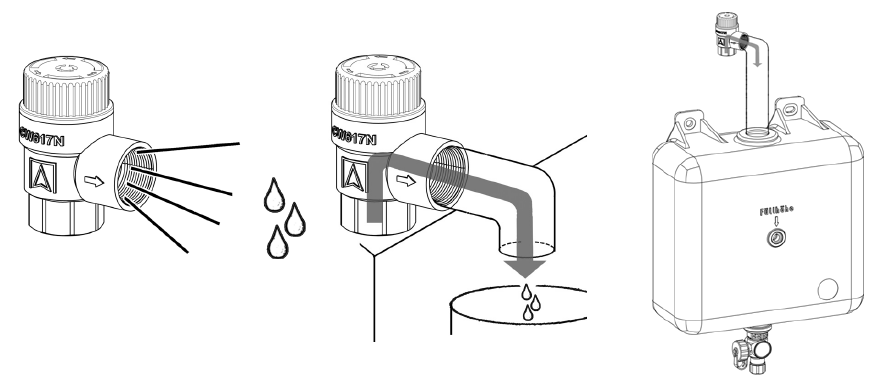

安全阀MS/MSW不带泄压管的安装示意(左)

安全阀MS/MSW带泄压管的安装示意(中)

高温安全阀MSS安装泄压管,将液体排入太阳能集液罐示意(右)



安全阀的调试运行

一、注意事项:

 (1) 确认系统保持密闭状态。

 (2) 在调试系统之前,冲洗整个管道。


二、功能测试:

 (1) 准备一个合适的容器来收集排出的液体。

 (2) 相关人员应避免接触到溢出的液体。

 (3) 逆时针旋转安全阀顶部的旋钮,转动旋钮应使液体通过泄压管从安全阀中流出。

     -泄压后,旋钮应返回到初始位置,防止液体逸出。


三、运行

 (1) 确保在系统运行过程中,介质可通过泄压管流出。

 (2) 安全阀处于关闭状态。



安全阀的维护报废

(1) 定期维护,时间间隔不超过6个月;若系统长时间停机后再次重启,也应执行一次维护。

(2) 维护方法可按照上文所述“功能测试”流程。

(3) 如果旋转旋钮时液体没有排出,则说明安全阀已损坏。在这种情况下,应使用相同参数的新阀进行替换。

(4) 无法利用产品说明书解决的故障,须联系专业人士进行维修。

(5) 拆卸时须根据上文“安装”步骤反向操作。安全阀报废后请勿随意丢弃,须遵循国家和地方的法律法规。




      系统性能要依靠良好的日常维护,设备和人员的安全更是一切需求的根据。AFRISO愿为您生产生活的安全稳定提供高品质的技术保障。
