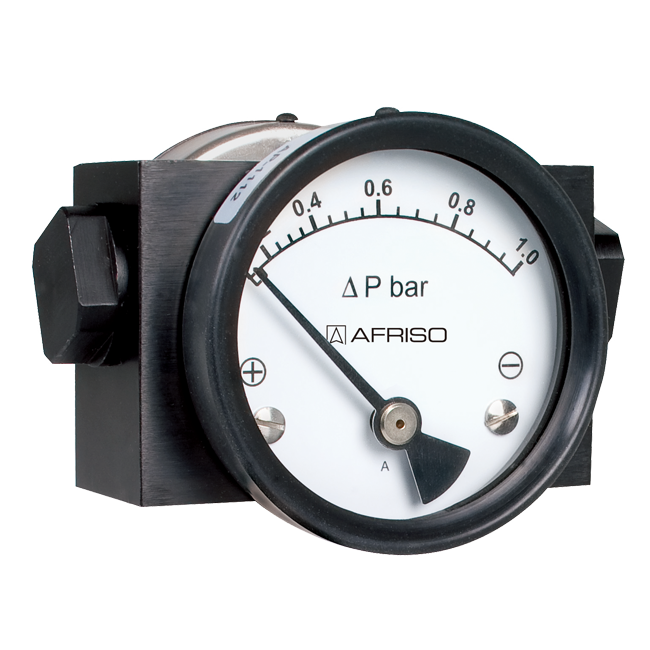

磁体活塞型差压压力表(高过载保护)- 带两个显示盘

MAG 63/80/100 Dif D301

  • 两个独立的显示盘
  • 结构紧凑坚固的不锈钢测量系统
  • 压力表和电接点的防护等级:IP65
  • 压力腔和显示盘机械隔离,防漏


应用

用于静态负载较高的压差检测。适于液态或气态,无粘性,低粘度的介质。尤其适于监测过程应用中的过滤单元。两侧有两个独立的显示单元。

描述

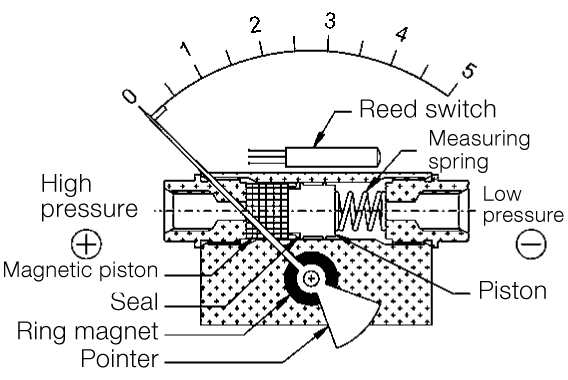

压力作用在被电磁活塞隔开的两个压力腔内。如果两压力腔的压力有差异,电磁活塞就会顶着弹簧产生位移,电磁线圈将这个位移通过装在指针座上的电磁线圈传递给指针。压差直接由两侧的指针指示。压力腔和显示盘完全的机械隔离,排除了泄漏的可能。

型号

MAG 63/80/100 Dif D301

公称直径

63 - 100 mm

精度等级

±5% 相对于满量程

(压差上升过程)

量程( EN 837-3/5 )

0/0.25 到0/70 bar

最大静态压力

350 bar

过载压力

两侧可达最大静态压力

工作温度


介质温度: Tmax= +80 ℃

环境温度: Tmin= 0 ℃; Tmax= +80 ℃

防护等级

IP 65 (EN 60529)

过程连接

2 x G1/4内螺纹– 平行接头, 径向

间距54mm

连接模块

测量系统

压缩弹簧,不锈钢301

电磁活塞

铝,不锈钢301

锶铁氧体和密封材料

密封

FKM(氟橡胶)

表牌

铝,白色

表牌印刷为黑色/红色(bar/psi)

刻度范围90º

指针

铝,黑色

表壳

不锈钢304,前部带橡胶密封圈

视窗

仪表玻璃
