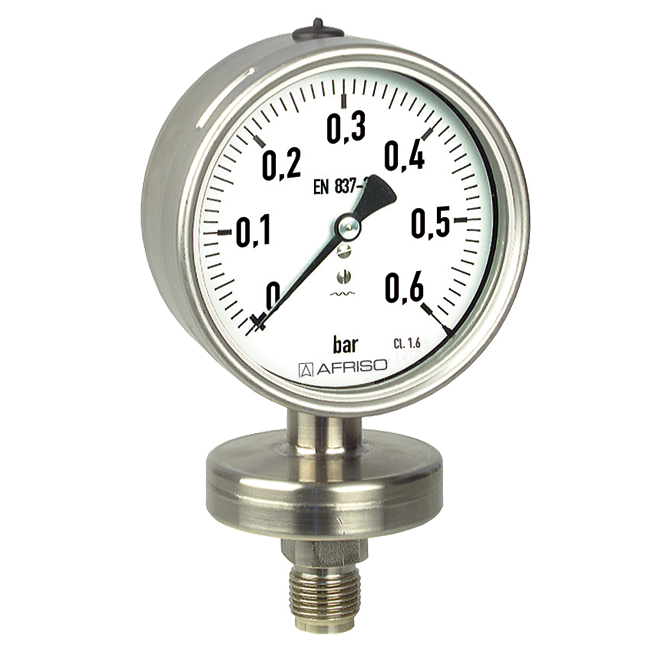

不锈钢型膜片压力表

PF 100/160 E/CP,D402

  • 坚固和紧凑的设计
  • 多种过程连接
  • 齐平安装,无传动液
  • 焊接,与介质接触部件没有密封件
  • 通过GOSSTANDART-认证
  • ATEX配置 (可选项)


应用

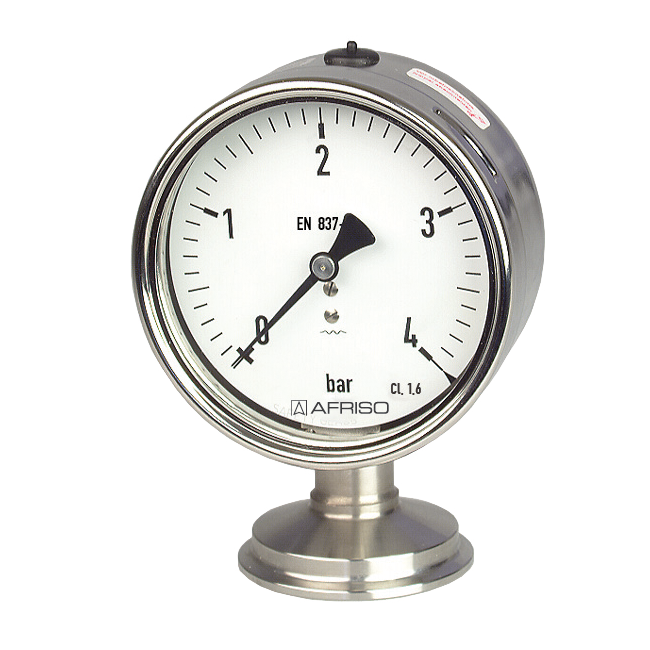

适用于腐蚀性气体和液体介质,也用于腐蚀性环境。 开口式连接法兰也适用于粘性和污染介质; 卫生型连接特别适用于制药工艺。

在测量气体或蒸气时,该仪表的使用必须符合EN837-2标准所规定的安全使用规范。

型号

D4

公称直径

100 - 160

精度等级

1.6级

量程

0/100 mbar至0/25 bar

负载能力


静态负载:满量程

动态负载:0.9 x 满量程

安全压力

过压保护 5xFSD

但是Max. 60 bar

工作温度


介质温度: Tmax= +100 ℃

环境温度: Tmin= -20 ℃;  Tmax= +60 ℃

温度影响


如果测量元件的温度偏离+20℃,会产生一定偏差:

温度上升:约±0.8%/10K

温度下降:约±0.8%/10K

满量程的百分比值

防护等级


IP 65 (EN 60529)

带泄压装置 (≤ 25 bar) IP 54

过程连接


不锈钢316 L,径向

G1/2B 扳手尺寸SW22,通孔10mm

下法兰

不锈钢316 Ti/316 L

上法兰

不锈钢316 L

测量元件

隔膜100 mbar到2.5 bar 不锈钢316 Ti/316 L,

4 bar到25 bar 耐热隔膜

机芯

不锈钢

表盘

铝,白色

刻度和数字为黑色

指针

铝,黑色

表壳

不锈钢 304 ,带泄压孔

卡扣式罩圈

不锈钢 304

视窗

安全玻璃
