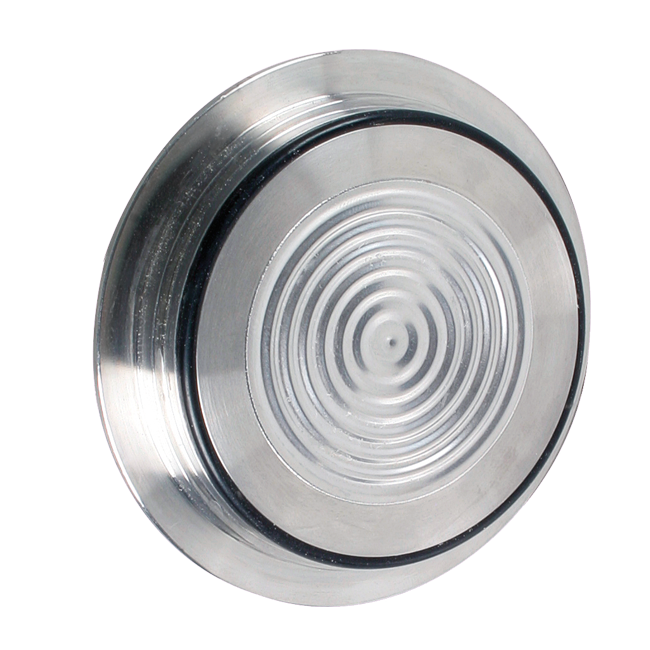

法兰型隔膜密封MD 63用于无菌工艺过程中隔离管道或槽罐中的压力测量和控制单元。

适用于弹簧管压力表，压力传感器和压力开关连接。 安装在不允许有死角的无菌工艺管线中。

典型应用领域： 无菌工艺工程中的应用、 制药工程、生物技术、食品和饮料行业、饮料机械、乳品业、 酿酒业。

使用的所有材质都在FDA-目录中，并符合EHEDG卫生设计要求，并通过EHEDG认证。

此化学密封和测量仪器焊接在一起，形成一个不可分离的整体，抗冲击和抗振动，没有可能收集污垢的外部边缘。

此化学密封有F型和N型; 由于其紧凑的设计，它有广泛的应用。

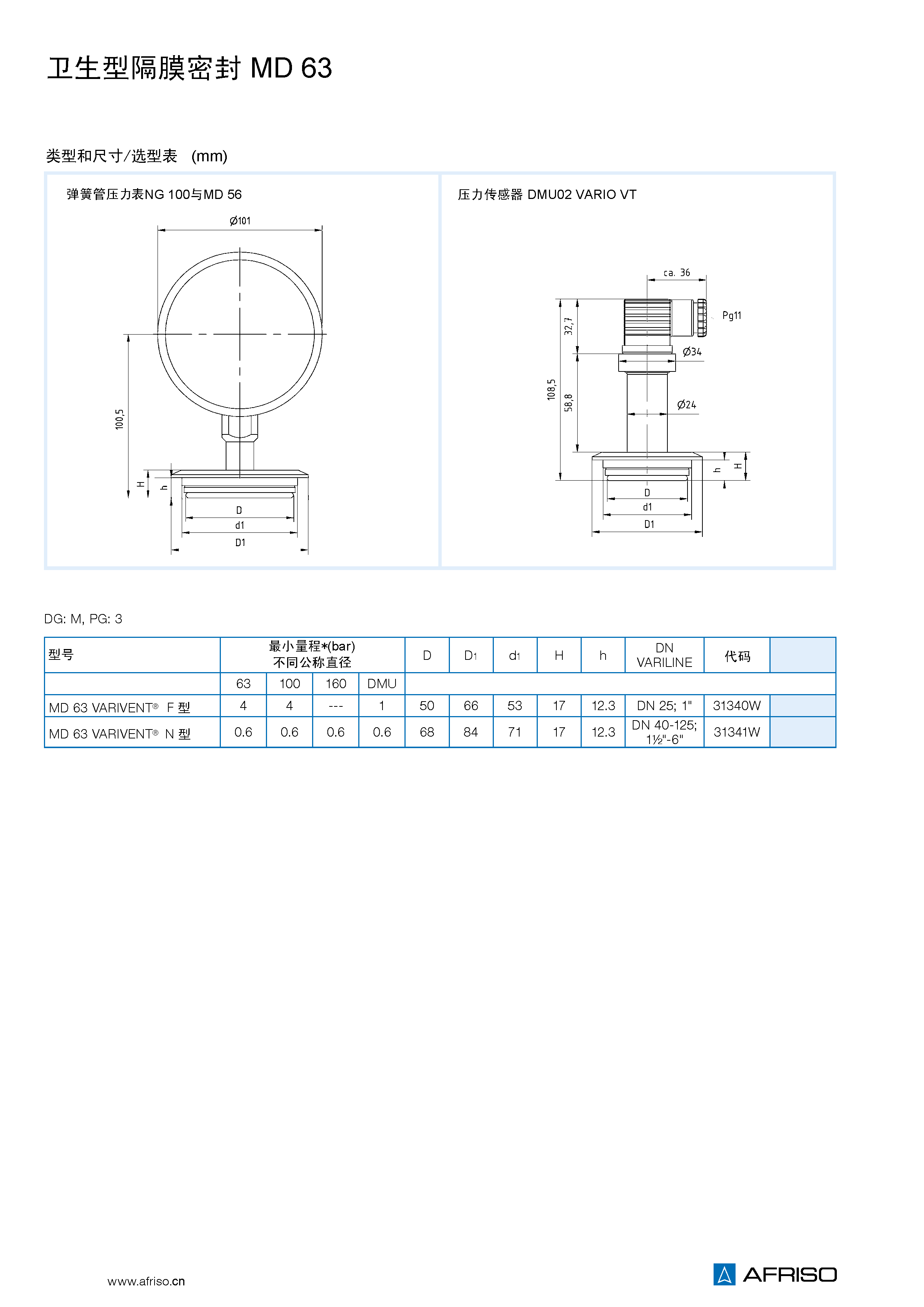

型号

MD 63

过程连接

用于VARINLINE®/ VARIVENT®在线外壳

F型用于外壳DN 25和1“(标准安装直径50mm)

N型用于外壳DN 40–125和1½"–6"(标准安装直径68mm)

不锈钢 316 L，密封EPDM

(USP CLASS VI 分类， FDA-目录内)

表面粗糙度

Ra ≤ 0.8 μm

压力传动液

石蜡油 (FM 09)  FDA-目录

压力量程

0.6 bar 到25 bar

认证

EHEDG认证EL-CLASS I

可安装至

弹簧管压力表NG 50, 63, 80, 100, 160

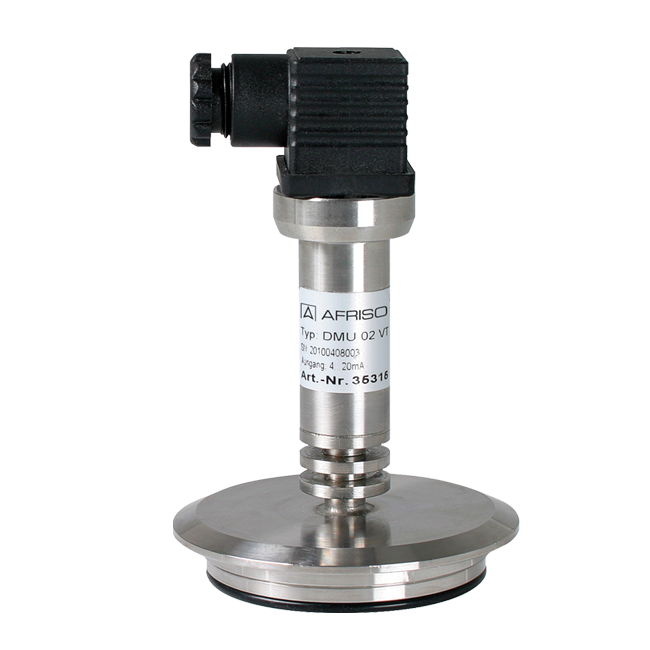

压力变送器(DMU)

压力开关(DS)
