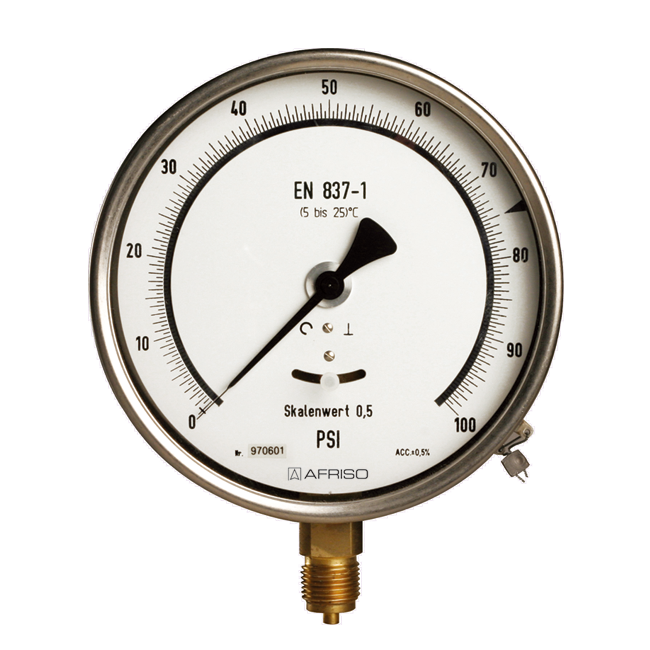

适用于测量低粘度、非结晶的且无腐蚀性的气体或液体介质的压力。用于极高精度测量。

在测量媒气或蒸汽时，该仪表的使用必须符合EN837-2标准所规定的安全使用规范。

型号

D4

公称直径

160 – 250

精度等级 (EN 837–1/6)

0.25级

量程 (EN 837–1/5)

-0.1/0到-0.1/+1.5 MPa

0/0.06到0/40 MPa

校正介质

≤ 4 MPa： 空气

> 4 MPa：水

负载能力

静态负载：满量程

动态负载：0.9 x满量程

工作温度

介质温度：T_max = +60 ℃

环境温度：T_min = -20 ℃; T_max = +60 ℃

温度影响

如果测量元件的温度偏离+20℃，会产生一定偏差：

温度上升：约±0.4%/10K

温度下降：约±0.4%/10K

满量程的百分比值

防护等级

IP 54 (EN 60529)

过程连接

铜合金，径向或轴向偏心 (仅NG 160 )

G1/2B– 扳手尺寸SW22( EN 837-1/7.3 )

测量元件

弹簧管

≤ 10 MPa “C”型管，铜合金

> 10 MPa 螺旋管， 铜合金

机芯

铜合金/镍银，滚珠轴承

表牌

铝，白色

表牌印刷为黑色

NG 160 镜面刻度270º

NG 250 镜面刻度330º

带零位校正

指针

刀形指针，铝

表壳

不锈钢304

卡口式罩圈

不锈钢304

视窗

塑料（PMMA）
