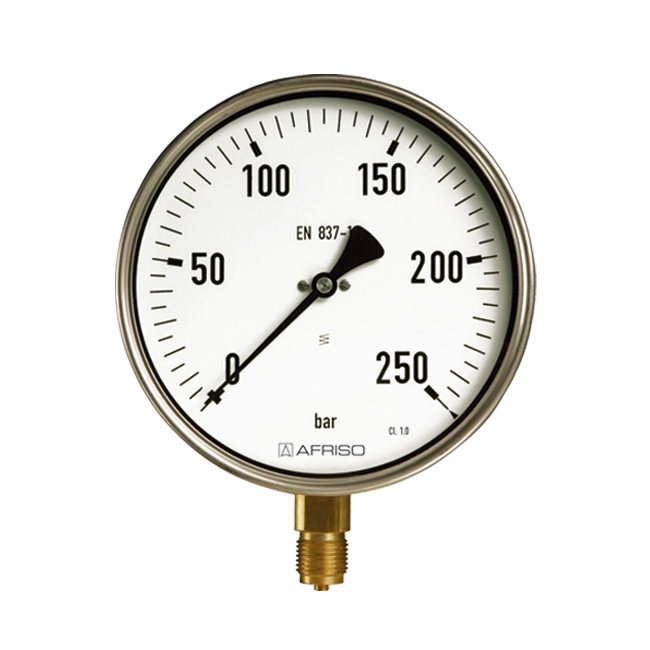

工业型压力表

RF100/160 I D4


  • 适用于机械或工程设备
  • 不锈钢表壳,卡口式罩圈
  • 公称直径250mm可选
  • 可配置电接点
  • DNV认证GOSSTANDART证书


应用

适用于测量低粘度、非结晶,且对铜合金无腐蚀作用的气体或液体介质的压力。用于高精度测量和恶劣的环境。

在测量气体或蒸气时,该仪表的使用必须符合EN837-2标准所规定的安全使用规范。

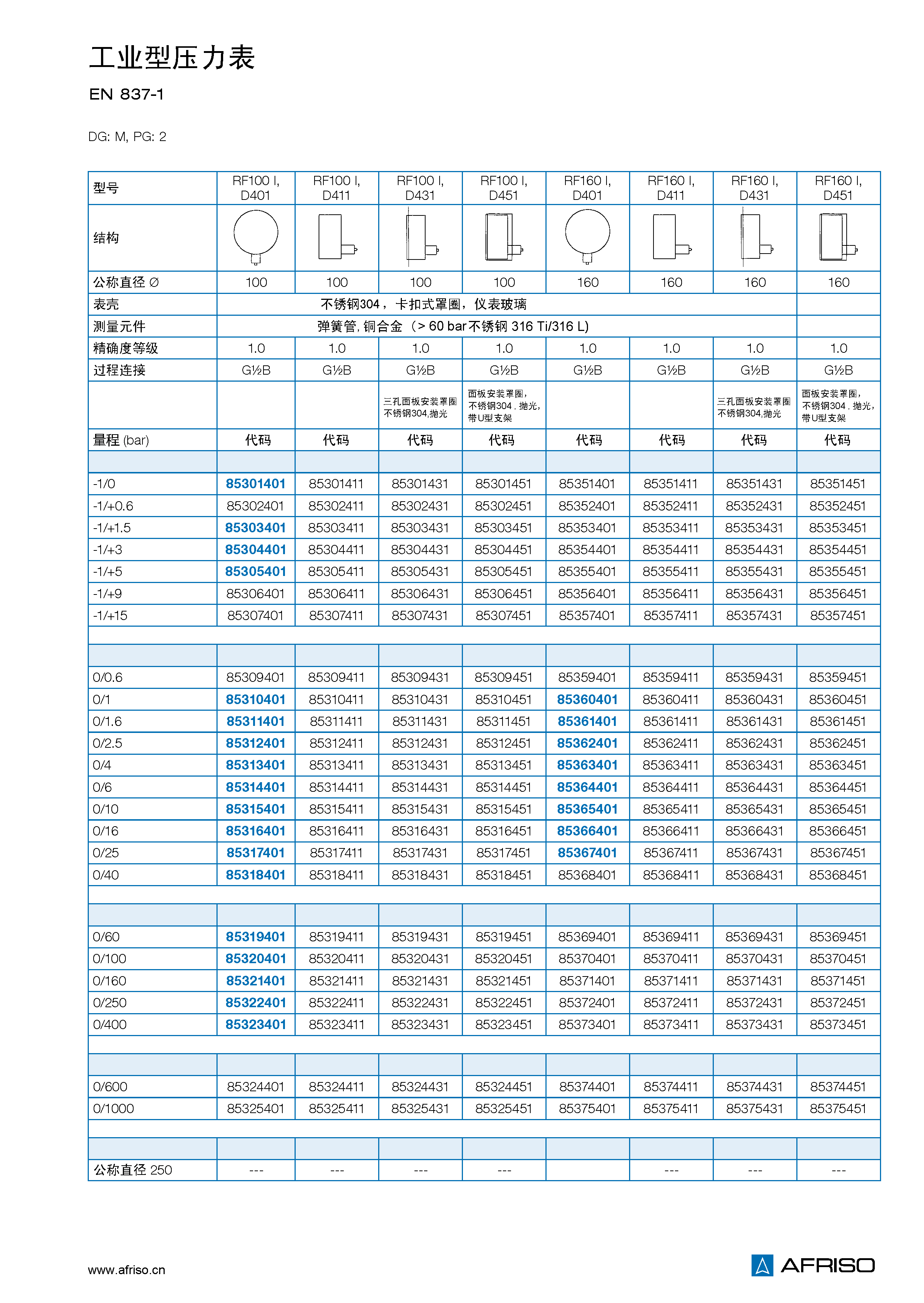

型号

D4

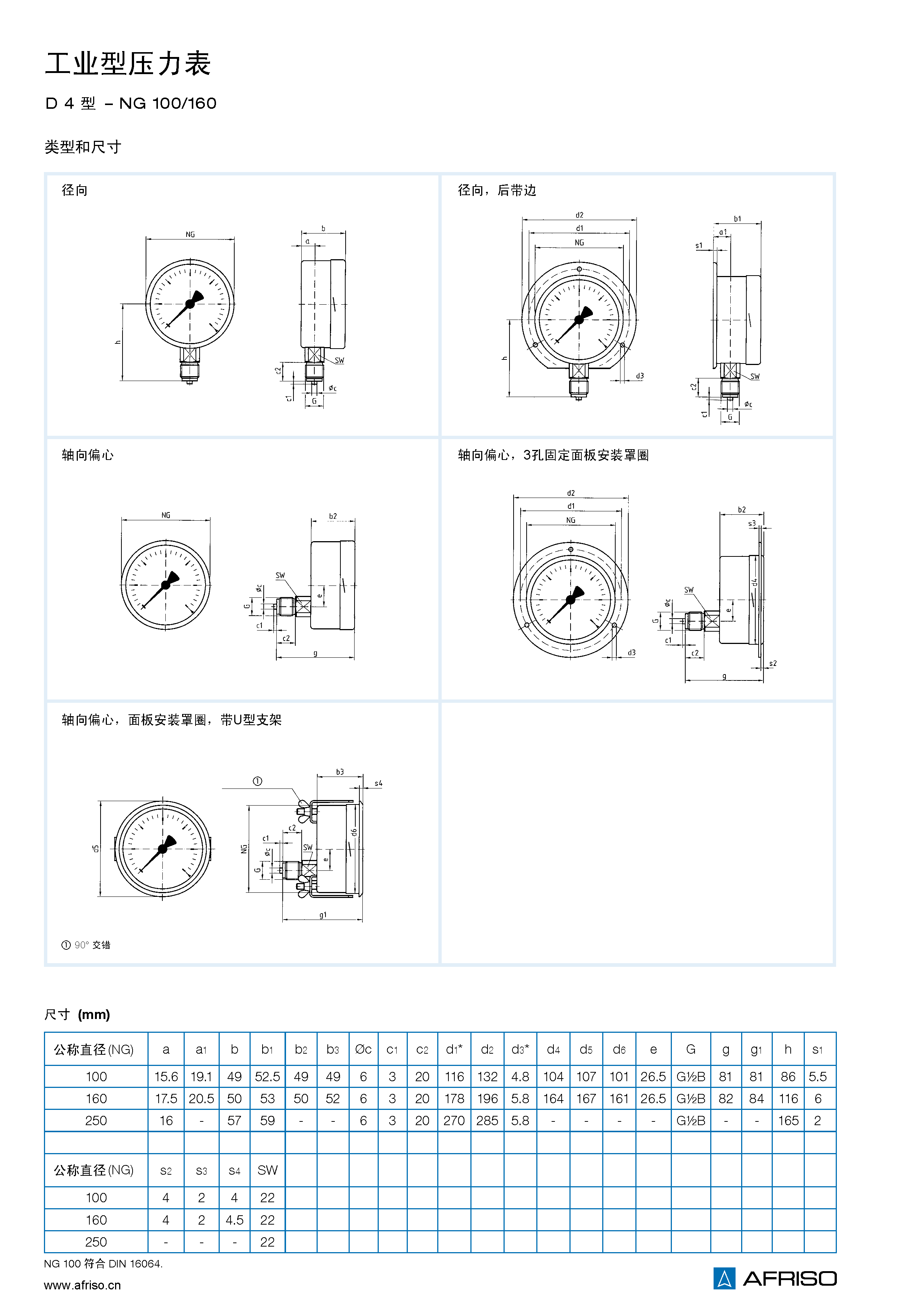

公称直径

100 - 160

精度等级(EN 837–1/6)

1.0级

量程(EN 837–1/5)

-1/0到-1/+15 bar

0/0.6到0/1000 bar

负载能力

静态负载

≤ 600 bar = 满量程

>600 bar =3/4 x满量程

动态负载

≤ 600 bar = 0.9 x满量程

>600 bar =2/3 x满量程

瞬时压力峰值

≤ 600 bar = 1.3 x 满量程

>600 bar = 满量程

工作温度

介质温度:Tmax= +60 ℃

环境温度:Tmin= -20 ℃; Tmax= +60 ℃

温度影响

如果测量元件的温度偏离+20℃,会产生一定偏差:

温度上升:约±0.4%/10K

温度下降:约±0.4%/10K

满量程的百分比值

防护等级

IP 54 (EN 60529)

过程连接

铜合金,径向或轴向偏心

G1/2B – 扳手尺寸SW22 (EN837-1 / 7.3)

测量元件

弹簧管,铜合金,

≤ 60 bar “C”型管

>60 bar 螺旋管 不锈钢316 Ti/316 L

机芯

铜合金

表盘

铝,白色

刻度和数字为黑色

指针

铝,黑色

表壳

不锈钢304,带泄压孔

卡口式罩圈 不锈钢304

视窗

仪表玻璃
