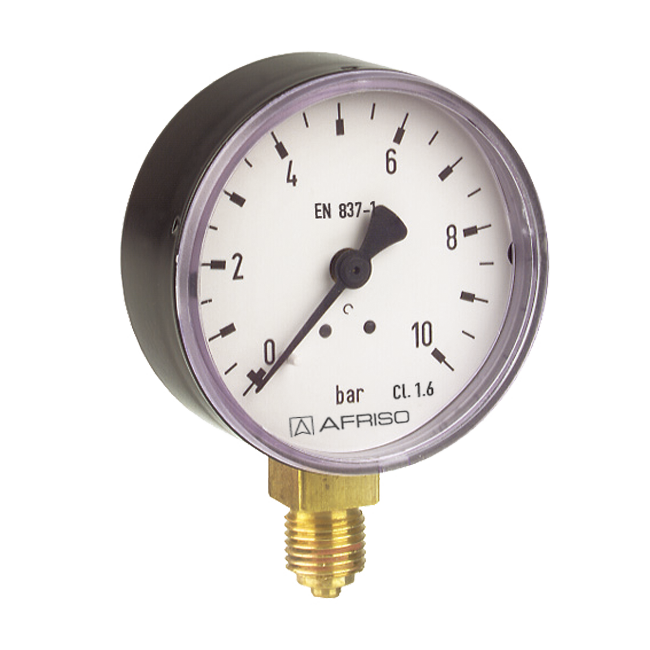

工业型压力表

RF40/50/63 D2/D3


  • 适用于气动和供热加热系统
  • 黑色钢表壳或不锈钢表壳
  • 精度 Cl. 1.6
  • 可提供多种定制版本


应用

适用于测量低粘度、非结晶,且对铜合金无腐蚀作用的气体或液体介质的压力。

在测量气体或蒸气时,该仪表的使用必须符合EN837-2标准所规定的安全使用规范。

型号

D2 / D3

公称直径

40 – 50 – 63

精度等级

1.6级

量程

-1/0 到 -1/+15 bar

0/0.6 到 0/400 bar

负载能力

静态负载:≤3/4 x 满量程

动态负载:≤2/3 x 满量程

瞬时压力峰值:≤ 满量程

工作温度

介质温度: Tmax = +60 ℃

环境温度: Tmin = -20 ℃; Tmax = +60 ℃

温度影响

如果测量元件的温度偏离+20℃,会产生一定偏差:

温度上升:约±0.4%/10K

温度下降:约±0.4%/10K

满量程的百分比值

防护等级

IP 32 (EN 60529)

过程连接

铜合金,径向或中心轴向

NG 40 G1/8B – SW12

NG 50 – 63 G1/4B – SW14

(EN 837-1/7.3)

测量元件

弹簧管, 铜合金,

≤60 bar “C”型管

>60 bar 螺旋管

机芯

铜合金

表盘

塑料,白色

刻度和数字为黑色

指针

塑料,黑色

表壳

D2 - 黑色钢表壳

D3 - 不锈钢304

视窗

嵌入式塑料
