应用 |
适用于不侵蚀铜合金的气态干燥介质。 在测量气体或蒸气时，该仪表的使用必须符合EN837-2标准所规定的安全使用规范。 |
|
型号 |
D4 |
|
公称直径 |
63 - 100 - 160 |
|
精度等级 |
1.6级 |
|
量程 |
NG 63-100 0/25到 0/1000 mbar NG 160 0/6到 0/1000 mbar 和相应的真空和混合压力量程，所有量程均有过压保护 |
|
负载能力 |
静态负载：满量程 动态负载：0.9 x 满量程 瞬时压力峰值：1.3 x 满量程 |
|
工作温度 |
环境温度： Tmin= -20 ℃; Tmax= +60 ℃ |
|
温度影响 |
如果测量元件的温度偏离+20℃，会产生一定偏差： 温度上升：约±0.6%/10K 温度下降：约±0.6%/10K 满量程的百分比值 |
|
防护等级 |
NG 63/ 80 IP 33 (EN 60529) NG 100 IP 54 (EN 60529) |
|
过程连接 |
铜合金，径向或轴向同心 NG 63 G1/4B – SW14 NG 100-160 G1/2B – SW22 (EN 837-3/7.3) |
|

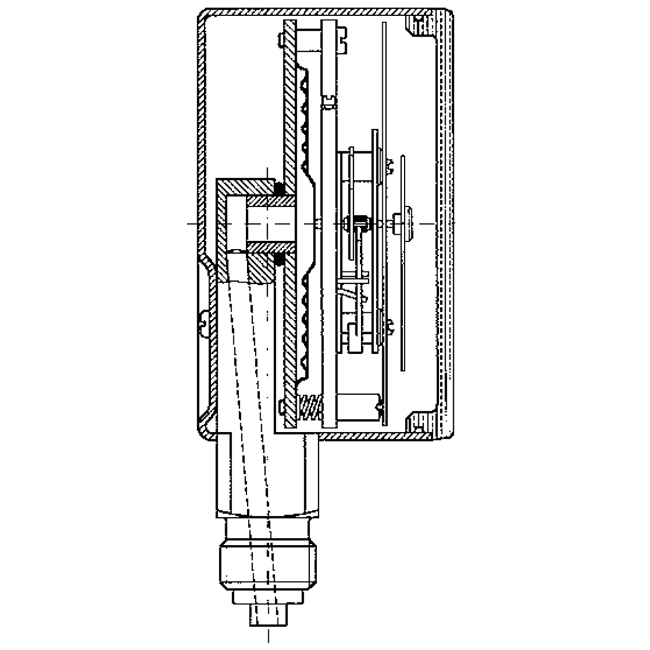

测量元件 |
膜盒，铍铜合金 |
|
机芯 |
铜合金 |
|
零位校正 |
从正面 |
|
密封 |
NBR (Perbunan) |
|
表盘 |
铝，白色 刻度和数字为黑色 |
|
指针 |
铝，黑色 |
|
表壳 |
不锈钢 304 |
|
卡扣式罩圈 |
不锈钢 304 |
|
视窗 |
仪表玻璃 面板安装式仪表(D431/451)：塑料 (PMMA) |
